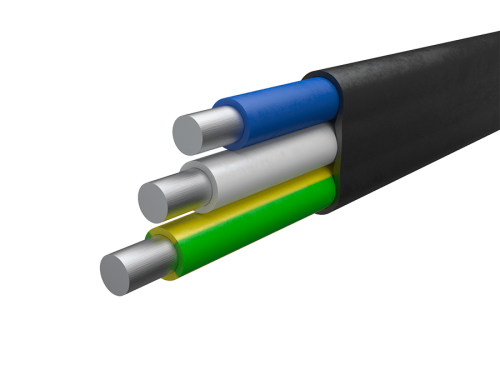

Силовой кабель АВВГ
АВВГ
А — алюминиевая токопроводящая жила;
В — изоляция из ПВХ пластиката;
В — оболочка из поливинилхлоридного пластиката;
Г — отсутствие защитного покрова.
Элементы конструкции кабеля АВВГ:
Алюминиевая токопроводящая жила (от 1 до 5) одножильная (ож) либо многопроволочная (мп), секторной или круглой формы.
Изоляция жилы из ПВХ (поливинилхлорид) пластиката отличительной расцветки: при конструкции жил в кабеле 3+1, нулевая жила исполняется голубого цвета, остальные имеют красную, желтую и зеленую расцветку; жила заземления исполняется желто-зеленым цветом. Жилы, после нанесения изоляции скручиваются в сердечник. При секторном исполнении, жилы после скручивания покрываются полиэтилентерефталатной пленкой.
Наружная оболочка также из ПВХ пластиката, наложена путем экструдирования. При исполнении АВВГ нг оболочка выполняется из поливинилхлоридного пластиката пониженной горючести, а также маркируется в целях предотвращения замены на кабельную продукцию с аналогичными характеристиками.
