Наконечники-гильзы НШвИ, НШвИ(2)

Для чего нужны НШвИ

НШвИ – наконечники штыревые втулочные изолированные. Используются вместе с гибким многожильным кабелем в распределительных коробках или винтовых клеммниках, чтобы оконцевать оголенные концы кабеля или провода. Это необходимо, чтобы преобразовать многожильный кабель в монолитный штырь (штифт).

Виды наконечников и их отличия

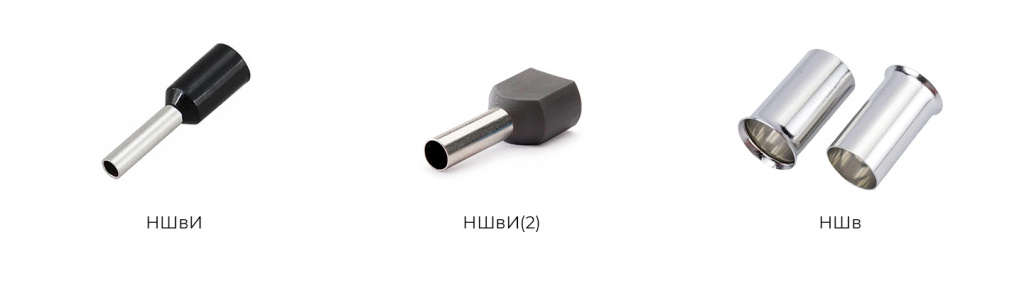

На рынке вы можете встретить 3 вида данных изделий:

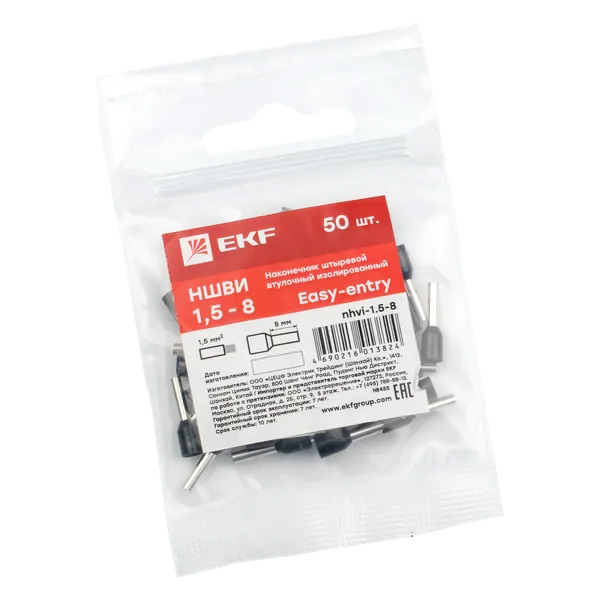

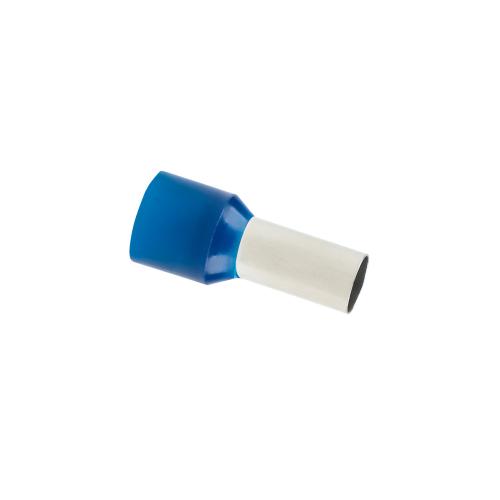

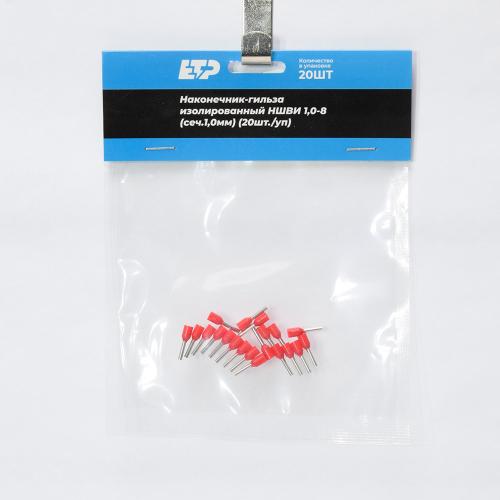

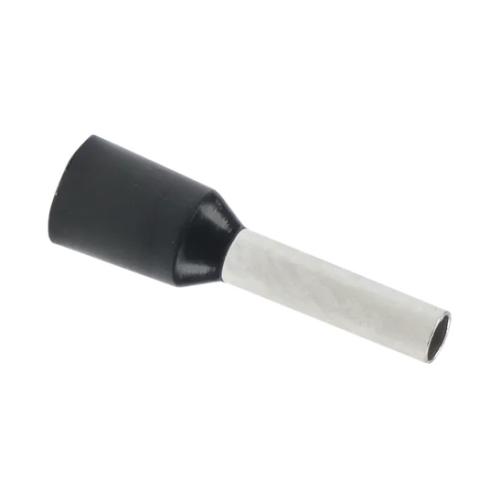

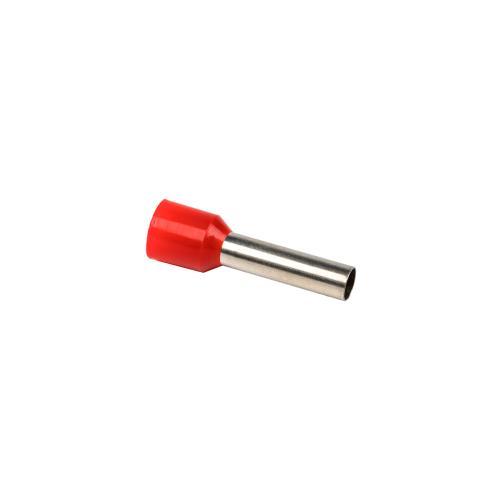

• НШвИ – изолированный наконечник, предназначенный для оконцевания одного проводника. Отличается круглой изоляционной юбкой.

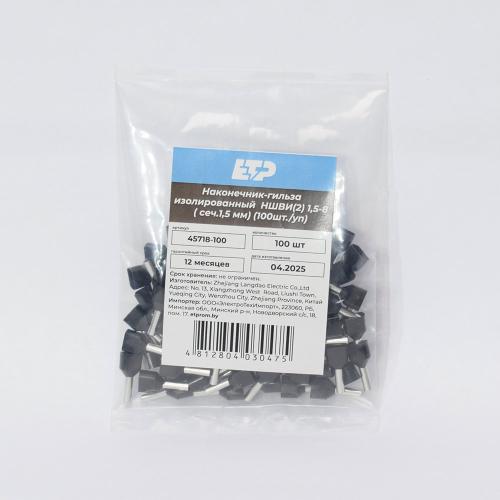

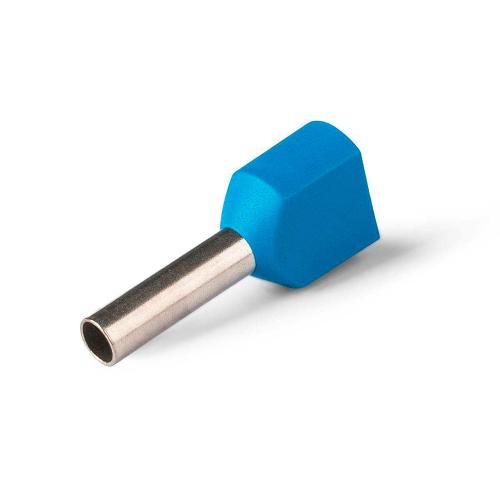

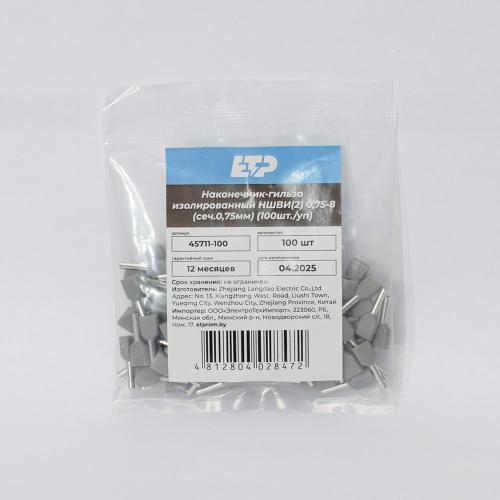

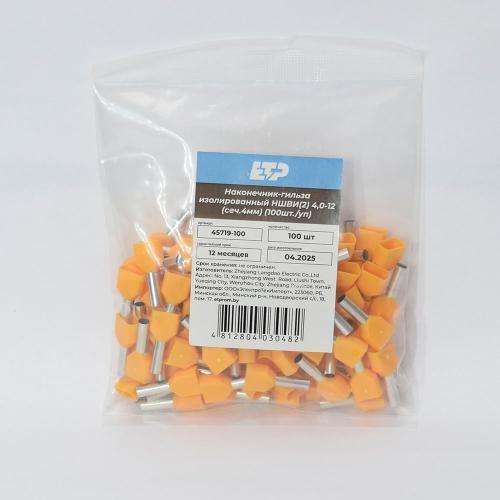

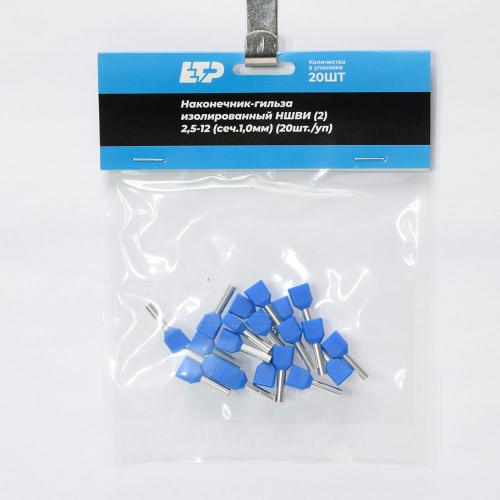

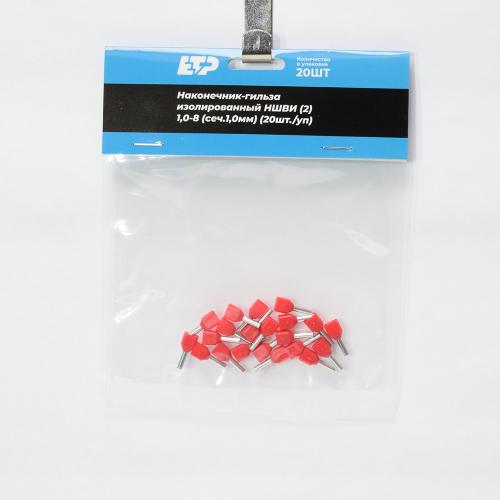

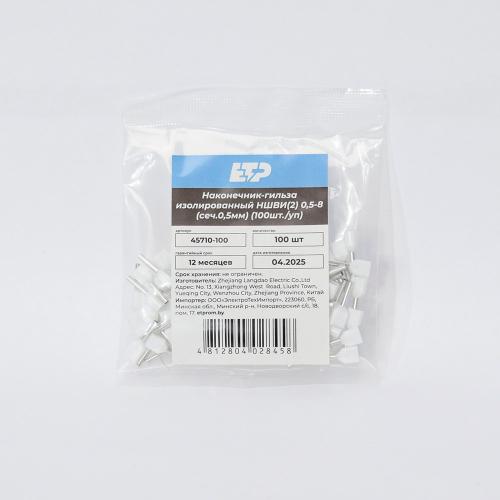

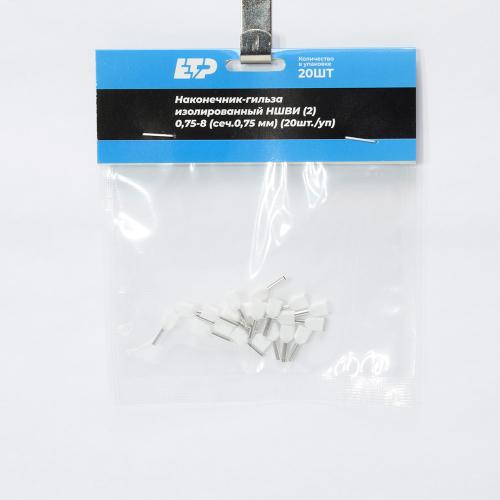

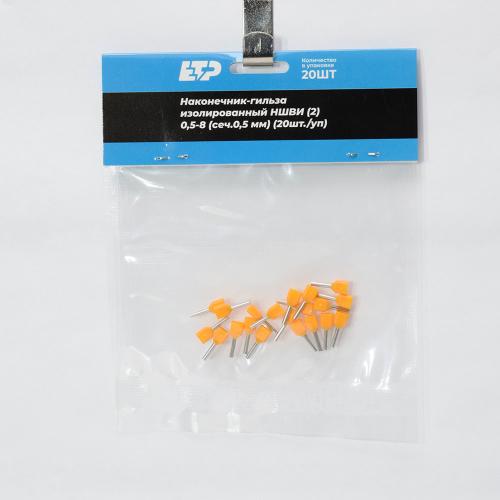

• НШвИ(2) – изолированный наконечник двойной, предназначен для оконцевания двух проводников. Отличается более широкой изоляционной юбкой прямоугольной формы.
• НШВ – неизолированный наконечник без изоляционной юбки. Используется с кабелем или проводом, у которого большой слой изоляции, на которую невозможно надеть изоляционную юбку.

Размеры и цвет наконечников

Наконечники бывают различных размеров и подходят для кабеля сечением от 0.25 до 150 мм2. Также, цвет манжеты наконечника может означать размер изделия. Как правило, цвета манжеты соответствует цветовой маркировки DIN 46228, часть 4, где каждый цвет означает определенное сечение.

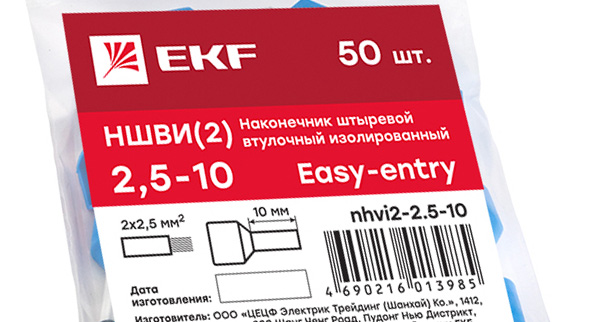

При этом, существуют изделия, в которых цветовая маркировка изоляции ни о чем не говорит. В таком случае размер можно узнать из наименования товара: первые две цифры означают сечение проводника, а вторые две – длину втулки.

Для чего необходимо обжимать проводник

Оконцевание кабеля необходимо по нескольким причинам:

• При подключении не обжатого пучка кабеля происходит его раздавливание и распластывание, из-за чего некоторые волоски кабеля или провода могут быть раздавлены или разрушены.
• Оконцевание кабеля защищает его от негативного воздействия окружающей среды.

Таким образом использовать НШвИ необходимо в целях защиты проводника и организации надежного и долговечного соединения.

Как правильно произвести монтаж:

• Зачистить кабель от изоляции на длину втулки, допускается небольшой выход за пределы втулки на 1 мм. При этом начало изоляции проводника должно точно совпадать с втулкой.
• Вставить проводник в изделие. Сечение проводника и сечение изделия должны быть равны, в противном случае качественно обжать не получится. Также, не нужно скручивать проводник перед оперссовкой, т.к. можно повредить жилы кабеля или провода.
• Воспользоваться специальным инструментом для опрессовки (пресс-клещи, кримпер и т.д.) и закрепить изделие на проводнике.
• Проверка результат опрессовки: если вы сделали все правильно, то снять НШвИ с проводника не получится, только если обрезать проводник в месте соединения с изделием.
